定梁定柱式龍門
LM-8555
龍門加工中心
適用于航空航天、造船、模具制造等行業中大型零件加工
產品特點
技術參數
名稱
項目
單位
LM-6238
LM-8538
加工范圍
X軸行程
mm
6200
8500
Y軸行程
mm
4500
4500
Z軸行程
mm
1300
1300
雙立柱間距（門寬）
mm
3800
3800
主軸鼻端至工作臺面距離
mm
300-1600
300-1600
工作臺
工作臺尺寸
mm
6000×3000
8000×3000
工作臺最大載重
T
35
40
主軸
傳動方式
#
直結+齒輪箱
直結+齒輪箱
主軸錐孔
#
BT-50Φ190（長鼻）
BT-50Φ190（長鼻）
主軸最高轉速
rpm
6000
6000
主軸最大輸出扭矩
Nm
770/1089
770/1089
主軸功率
kW
22/26
22/26
進給系統
三軸快速進給
m/min
10/12/12
10/12/12
三軸切削進給
mm/min
1-8000
1-8000
馬達功率
kW
6/7/7
9/7/7
精度
定位精度
mm
0.052/0.030/0.015
0.062/0.030/0.015
重復定位精度
mm
0.025/0.020/0.015
0.030/0.020/0.015
其他
電力需求
KVA
60
60
空壓規格
bar
6.5
6.5
機臺重量
T
67
81
加工應用
適用于航空航天、造船、發電、重機、機車、機床、紡織機械、印刷機械、模具制造等行業中大型零件加工
-

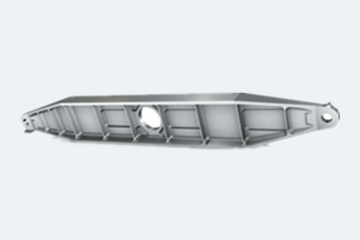

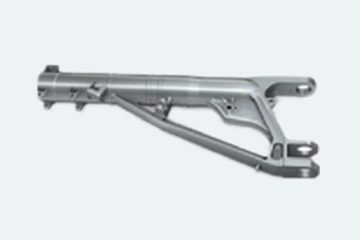

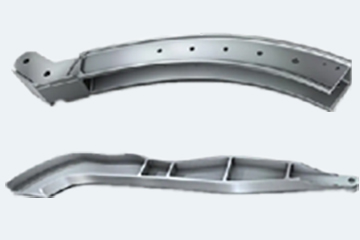

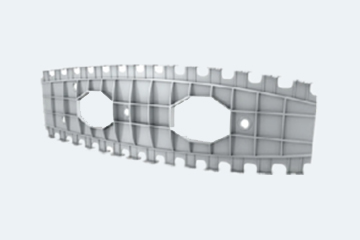

01航空航天行業
