技術參數
名稱
項目
單位
規(guī)格
行程
X軸行程
mm
1100
Y軸行程
mm
950
Z軸行程
mm
900
主軸鼻端到工作臺中心的距離
mm
200-1100
主軸中心至工作臺面距離
mm
150-1100
旋轉臺
工作臺的尺寸
mm
630×630
最大工件尺寸（直徑×高度）
mm
1350×1200
T形槽（尺寸×數量×間距）
mm
18×5×100
最大承重
Kg
1200
最小分度
°
0.001
定位精度
arc-sec
25
重復精度
arc-sec
15
主軸
轉速
rpm
4500
主軸錐孔
#
BT-50
主軸扭矩
Nm
251/415
主軸額定功率
Kw
15/18.5
進給
快速速度（X/Z軸）
m/min
24
快速速度（Y軸）
m/min
20
進給速度（X/Z軸）
m/min
10
快速速度（Y軸）
m/min
10
換刀系統(tǒng)
刀具數
pcs
30（OPT-40）
刀具錐度
/
BT-50
刀具最大刀徑
mm
φ112-200
刀具最大重量
kg
18
換刀時間（刀對刀）
sec
5
最大刀具長度
mm
300
精度
定位精度（X/Y/Z）
mm
0.015/0.010/0.010
重復定位精度（X/Y/Z）
mm
0.010/0.008/0.008
機床檢驗精度標準
/
GB/T 5289.1-2008
其他
機床電源總容量
KVA
45
氣壓
bar
6.5
機床重量（約）
T
11.5
外形尺寸（長x寬x高）
mm
4600×4650×3250
加工應用

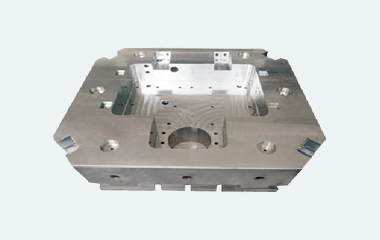

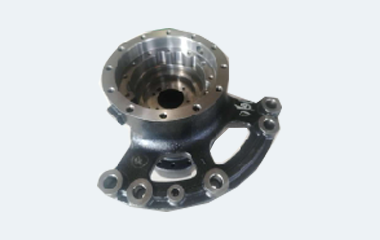

廣泛應用于汽車、航空航天、電力、機車、塑料機械、工程機械等領域各種箱體類零件的粗、精加工
-

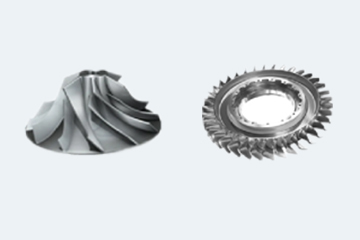

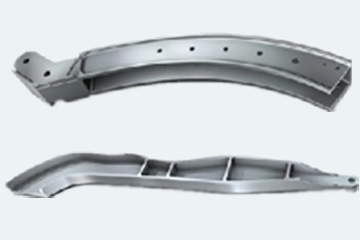

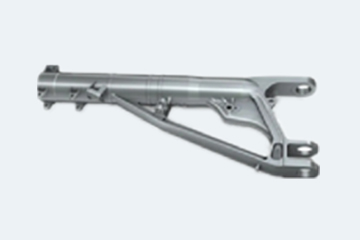

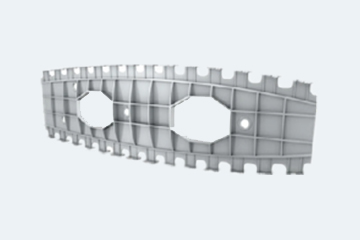

01航空航天行業(yè)
-

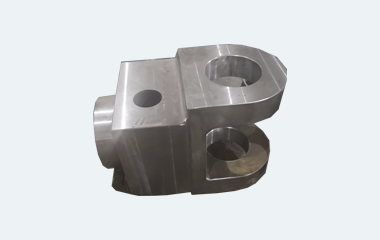

02工程機械行業(yè)
