隨著國家發布“2035碳峰碳中和”戰略部署，新能源汽車的消費潛力得到進一步釋放，同時帶動了三電系統產業的快速發展。
其中，我國新能源汽車電控市場規模年均復合增長率為25.95%。預計未來5年市場規模將保持高速增長態勢。
新能源汽車相關加工零件將減少40%，零件材料由鑄鐵、鋼，轉變成鋁，零件對主軸剛性要求降低，各軸行程變大，零件的五軸需求量增加

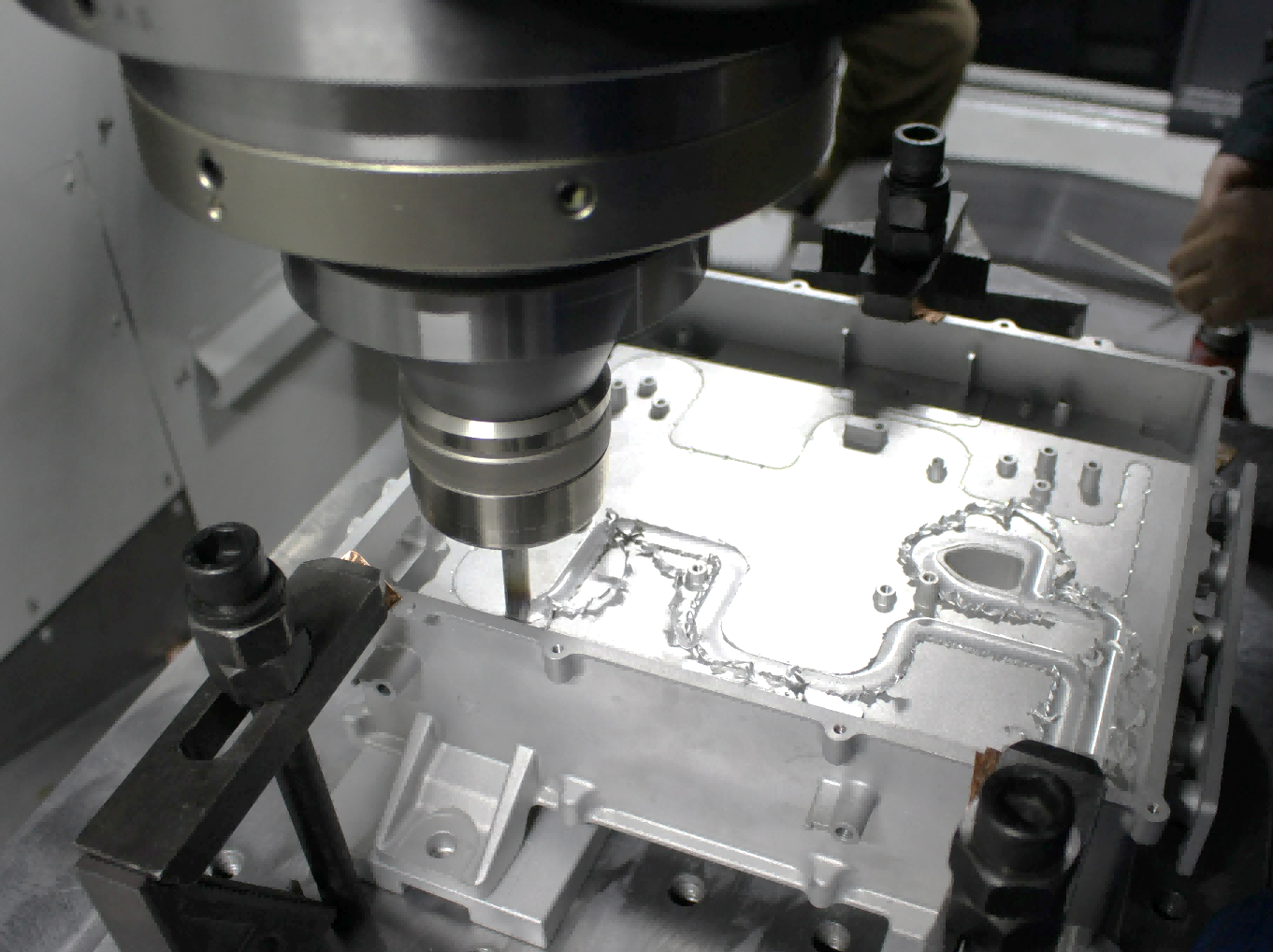

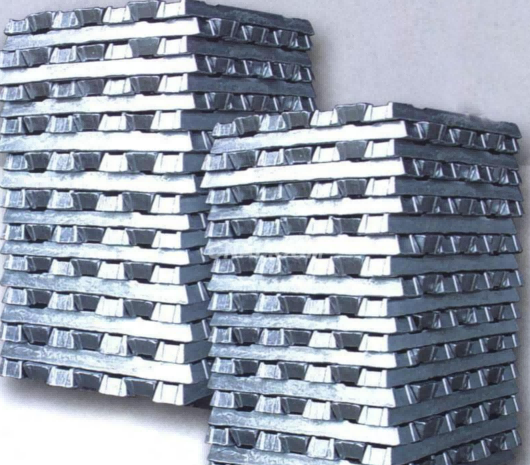

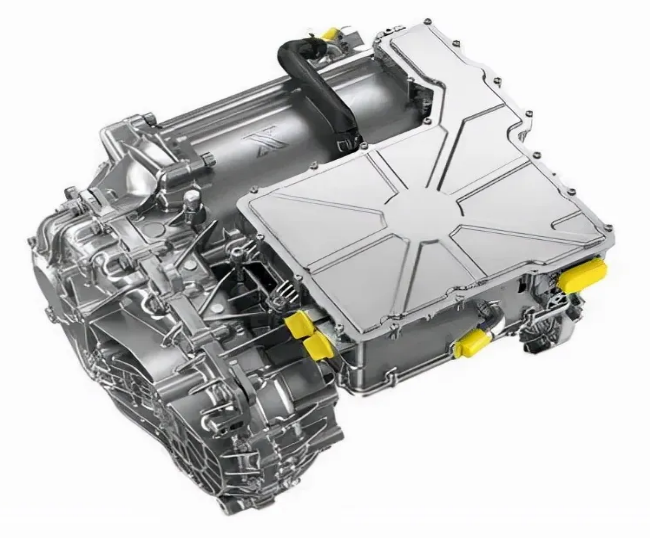

針對汽車輕量化的趨勢，通常選用硬度高、重量輕、導熱性好、性價比高的壓鑄鋁合金作為電控殼體的材料，屬于薄壁件。
內部需要容納大量精密復雜的部件和電線，同時需要與其他部件連接，因此通常在盒殼上有大量的齒孔需要加工。加工時要特別注意支架的定位，防止箱體變形。
另外，電氣控制箱的防塵防水等級必須達到IP67或以上。因此，在加工過程中，應特別考慮與端蓋組裝后外殼的后續密封。
此外，整個結構件的任何表面都必須無裂紋、劃痕、沙眼、氣孔等才合格，這就對設備的鉆攻效率提出了更高的要求。

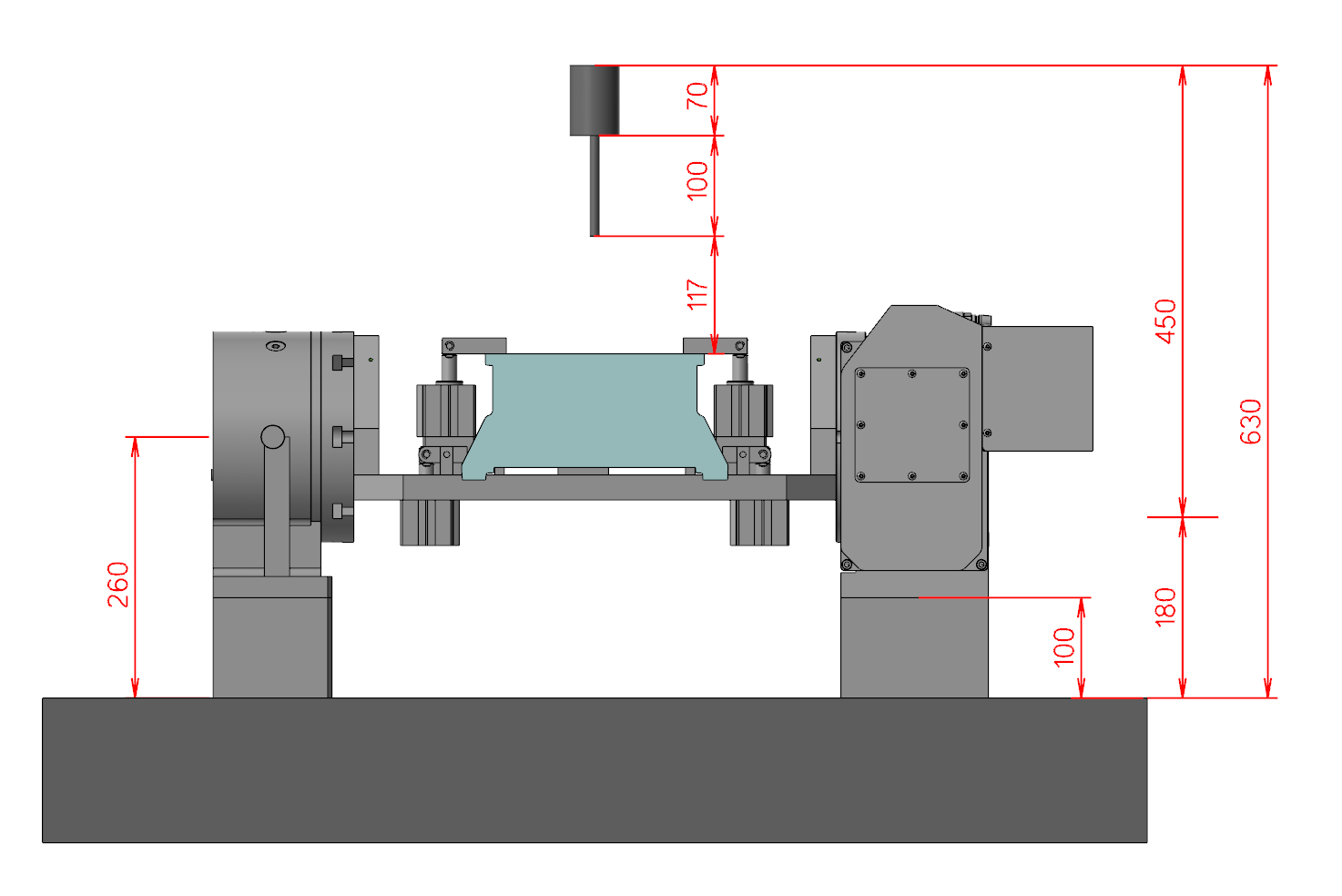

通過工件和夾具的最大外接圓模擬計算出四軸中心高需求
根據四軸型號計算四軸墊高塊角度
當通過刀具最大懸伸、刀柄計算主軸鼻端到工作臺距離

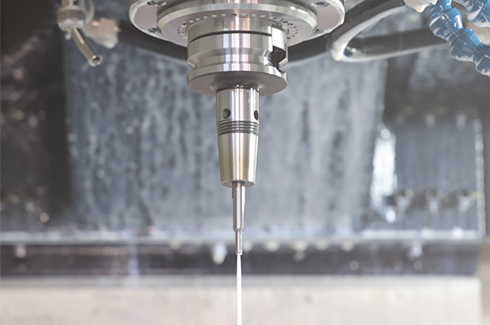

主軸中心出水30kg
強力沖屑+夾具沖洗

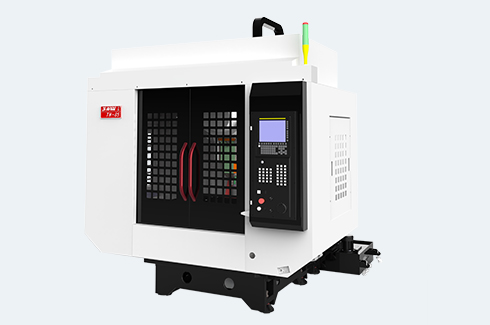

BT30 12000轉主軸及刀庫
3回路液壓夾具接口
液壓站及主回路壓力監控
0i-MF PLUS系統
單回路氣檢
油霧收集器
加高立柱
規劃全自動立加生產線，能實現的快速換產，按照客戶需求、工藝要求、關節機器人的合理利用安排

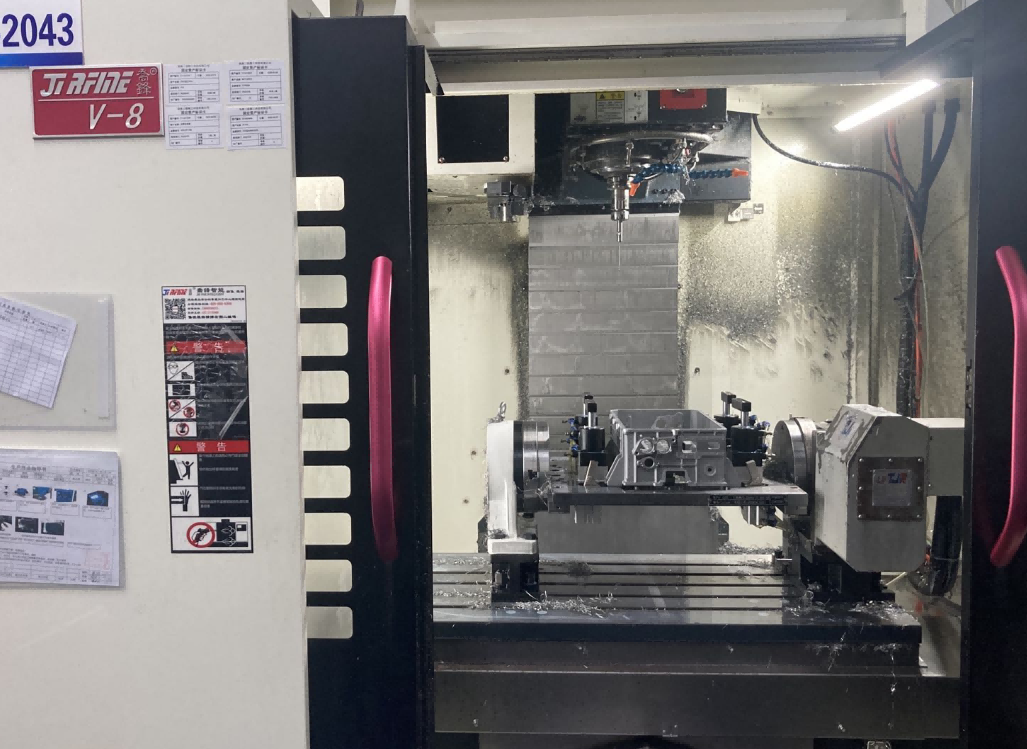

配合喬鋒16臺V8、一個地軌關節機器人、一套毛坯料倉、一套下料料道、一套生產管理軟件、 NG料道、抽檢臺、氣吹箱完成FMS柔性生產單元
單件加工節拍150秒/件，該自動加工單元年產15萬件電機軸
完成28個自動化生產單元56臺車床
包含3臺五軸加工中心、地軌關節機器人,手爪系統、料倉、掃碼槍以及防護系統等全部自動加工單元
3DUF右箱體自動線（ 節拍82.575s）
包含6臺五軸加工中心、地軌關節機器人、手爪系統、料倉、掃碼槍以及防護系統等全部自動加工單元
